一、概述

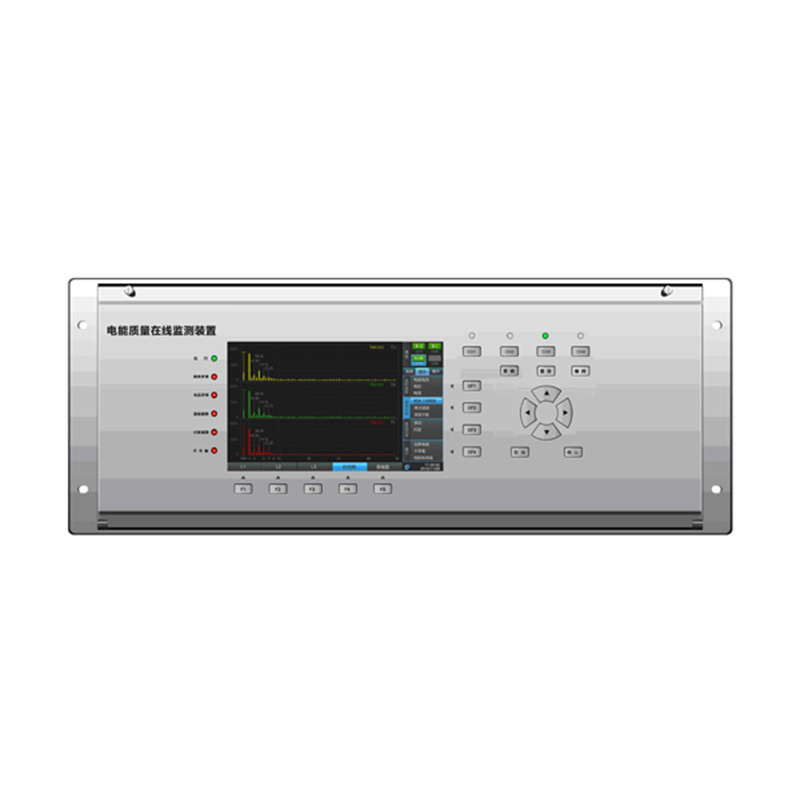

ZHDZ840B型电能质量在线监测装置采用西安众恒科技有限公司新一代32位基于ARM+DSP双核技术的通用硬件平台。全封闭机箱，硬件电路采用后插拔式的插件结构，CPU电路板采用6层板、元器件采用表面贴装技术，装置强弱电回路、开入开出回路合理布局，抗干扰能力强。

软件平台采用微软公司的RTOS系统Windows CE 6.0，Windows CE 6.0是一个已在多个领域成功使用的实时多任务操作系统，保证了软件系统的高度可靠性。

二、功能列表

三、接口说明

四、尺寸图

五、产品说明

5.1 平台说明

监控装置采用西安众恒科技有限公司新一代32位基于 ARM+DSP双核技术的通用硬件平台。全封闭机箱，硬件电路采用后插拔式的插件结构，CPU电路板采用6层板、元器件采用表面贴装技术，装置强弱电回路、开入开出回路合理布局，抗干扰能力强。该软件平台采用微软公司的RTOS系统Windows CE 6.0，Windows CE 6.0是一个已在多个领域成功使用的实时多任务操作系统，保证了软件系统的高度可靠性。

5.2 接口说明

5.2.1 电源插件

由电源模块将外部提供的交、直流电源转换为监测装置工作所需电压。本模块输入直流220V/110V或交流220V (根据需要选择规格)。电源插件上还集成了同步输入输出接口，可以多台同步采集。

5.2.2 交流插件

交流插件用于将系统TA、TV的二次侧电流、电压信号转换为弱电信号，本插件的 4个TA分别变换IA、IA’、IB、IB’、IC、IC’、IO、IO’六个电流量， 4个电压通道分别变换母线电压UA、UB、UC、UN。ZHDZ840B是一台机器上有4块交流插件，共可以提供 16路电流以及16路电压的检测和记录。

5.2.3 CPU插件

CPU插件包含：微处理器CPU、RAM、ROM、Flash Memory、网络通讯电路等；此外还包括GPS报文对时、IRIG-B码对时接口。插件采用6层印制板和表面贴装工艺，采用了多种抗干扰措施，大大提高了抗干扰性能。高性能的微处理器 CPU为32位 双核处理器，主频达456MHz。集成电路全部采用工业品或军品，使得装置有很高的稳定性和可靠性。

5.2.4 I/O插件

I/O插件包括串口RS232和USB Device接口，还包括两路开入和两路继电器输出接口。ZHDZ840B的各个插件接口全部分布在背面，如图3.3所示

背面接口分布图如下：
